제품 상세 정보:
|
| 적용: | 전류 보호 | 특징: | 장수 |
|---|---|---|---|
| 기술: | 세라믹 복합물 | 소재: | 실리콘 |
| 종류: | 요업 PTC 서미스터 | 작동 온도: | -25 C~+125 |
| 제로 정격 전력에 대한 내성: | 100Ω±30% | 과전압 내성: | 300V |
| 맥스. 동작 전압: | 265V | 현재 저항에: | 1000mA |
| 퀴리 온도: | 120°C | 비작동 전류: | 100mA@60℃ |
| 동작 전류: | 200mA@20℃ | ||
| 강조하다: | 높은 감수성 세라믹 PTC 열매기,자동차용 세라믹 PTC 열매기,자동차 세라믹형 PTC 열매기 |
||
빠른 반응 시간 세라믹 PTC
초전류용 열매과부하 및 단회로 보호

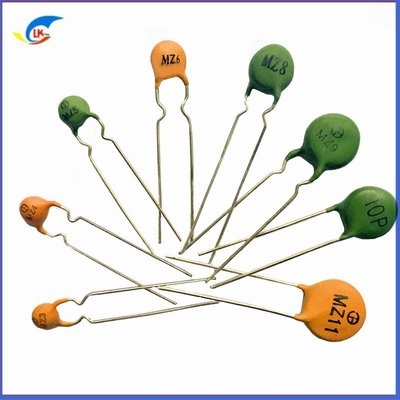

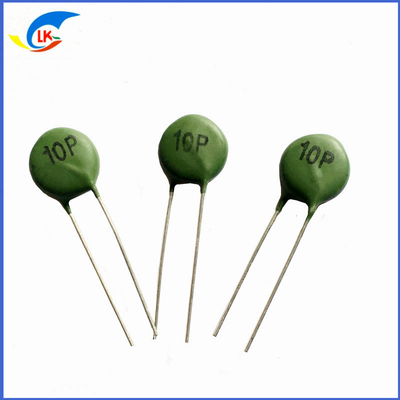

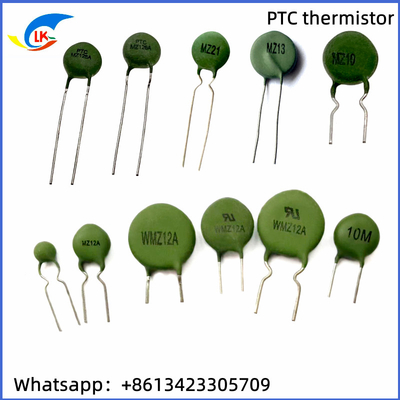

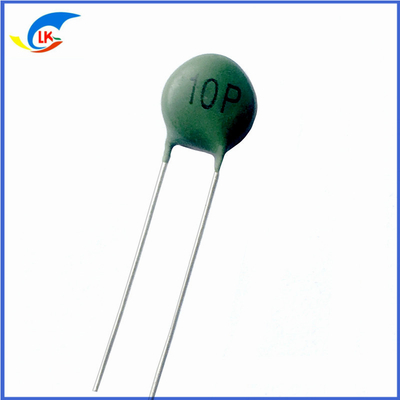

1"제품의 기호"
|
1-1,제품의 기호
10P |
참고:
10P 타입 번호 |
2외관의 사양
2-1,차원 (mm)
| 번호 |
이름 |
기술 요구 사항 |
리드 |
| D |
저항 지름 |
10max |
■건전성
□ 축 이 형성 되었다
□형태 를 갖추고 있다 |
| T |
저항의 두께 |
5.0max | |
| L |
피지 길이 |
20분 | |
| W |
퓨즈 사이의 거리 |
50.0±0.5 | |
| d |
퓨즈 지름 |
00.6±0.05 |
2-2. 코팅
| 코팅 | 재료물질 | 색상 |
|
□ 코팅 이 없습니다 ■ 코팅 |
■ 실리콘 □ PF 樹脂
|
■ 녹색 □ 노란색
|
3전기 성능
|
번호 |
부문 |
기술 요구 사항 |
시험 조건 |
| 3-1 |
제로 저항성 등급 전력 |
15Ω
|
대기 온도:25±2°C 테스트 정확도:±0.5% |
| 3-2 |
전압 이상 견딜 수 있는 |
300V ΔR/Rn≤20%
|
시동 전류:200mA, 시동 전압:220VAC, 7초 동안 유지, 그리고 6초 동안 고전압300VAC로 변경.정상 온도와 습도의 조건에서 4-5 시간 동안 유지하십시오., 그리고 다시 Rn를 확인합니다. |
| 3-3 |
최대 작동 전압 |
265V ΔR/Rn≤20%
|
시작 전류:200mA, 시작 전압: 265VAC, 1H 동안 유지, 아래와 같이 표시됩니다: 규칙적인 온도와 습도의 조건에서 4-5 시간 동안 유지, 그리고 다시 Rn를 확인. |
| 3~4 |
전류 이상 견딜 수 있는
|
1000mA ΔR/Rn≤20%
|
시작 전류: 1000mA,전압 220VAC, 5분마다 1분 동안 회로를 켜고 끄고 20번 반복합니다.정규 온도와 습도의 조건에 4-5 시간 동안 그것을 넣어 그리고 다시 Rn를 확인 |
| 3-5 | 퀴리 온도 | 120°C |
Rn의 2배로 온도를 확인하세요. |
|
3-6
|
작동하지 않는 전류 |
100mA@60°C ΔR/Rn≤20% |
20°C 이하의 대기 온도에서는 60분 동안 전류가 켜집니다. |
| 3-7 |
작동 전류 |
200mA@20°C ΔR/Rn≥100% |
25°C 이하의 대기 온도 |
4"다른 공연"
|
번호 |
부문 |
기술 요구 사항 |
시험 조건 |
| 4-1 |
외모 |
눈에 띄는 결함이 없습니다. 예를 들어, 거품과 미세 구멍 등 NO 가시적인 손상 성능이 떨어질 수 있습니다. |
시각 검사 |
| 4-2 |
용접 |
캔은 균일하게 부드러운 용접으로 그리고 캔 영역 95% |
GB2423-28 of Ta에 따라 테스트를 수행하고, 페즈 끝에 용접 보조를 넣어 용액 위에 PTC 몸에서 5mm 거리에 230 °C 틴 용액에 담아 3-5s 유지합니다. |
| 4-3 |
열 저항성 |
변수를 확인하세요 저항율 이전과 후 테스트 ΔR/Rn≤20% |
GB2423-28 of Tb stsy에 따라 4-5시간 동안 정상 온도와 습도에서 테스트를 수행하고 Rn를 다시 확인합니다.용접 욕조에서 255°C±10°C의 15mm 깊이까지 잠수하는 터미널그리고 3±0.5초 동안 PTC boby에서 6mm의 장소로 |
| 4-4 |
퓨즈 끝의 강도 |
변수를 확인하세요 저항율 이전과 후 테스트 ΔR/Rn≤20%
탈출이 안 돼 |
U의 GB2423-29에 따라 테스트를 수행 시험 Ua: 몸체를 고정하고 10N까지 각 리드에 점차 힘을 가하고 10초 동안 유지합니다.몸을 잡고 리드 축 방향으로 5N에서 천천히 90°까지 각 리드에 힘을 적용 하 고 10초 동안 키다른 단말기에 반복합니다. |

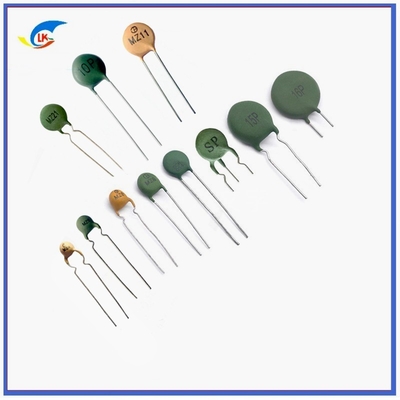

온도 변속기는 저항-온도 특성에 따라 긍정적 온도 계수 온도 변속기 (PTCR) 와 부정적인 온도 계수 온도 변속기 (NTCR) 로 나눌 수 있습니다.PTC는 양성 온도 계수의 약자입니다., 즉 긍정적 온도 계수를 의미합니다. NTC는 부정적 온도 계수를 의미하는 부정적 온도 계수의 약자입니다.양 온도 계수 온도 주사기 (PTCR) 는 두 가지 유형을 포함합니다.: 급격한 변화 (단계 유형) PTC 열매주와 느린 변화 (선형) PTC 열매주. 그것의 돌연변이 유형 (단계 유형) PTC 열매주는 두 가지 범주로 나뉘어 있습니다.하나는 세라믹 PTC 테르미스토르 (CPTC) 입니다., BaTIO3, V2O5, BN 및 기타 재료가 반도체 요소와 혼합 된 후 사용할 수 있습니다. PTC 효과를 찾을 수 있습니다. 현재 BaTIO3 시리즈 PTC 열매는 널리 사용됩니다.두 번째 유형은 유기 폴리머 PTC 열매기 (PPTC), 탄소 흑색이 폴리에틸렌 폴리머 재료로 혼합되어 PTC 효과를 형성합니다.여기에 소개 된 BaTiO3 시리즈 PTC 열매는 전형적인 직접 난방 단계 유형 긍정적 인 온도 계수 열매온도가 퀴리 온도 이상으로 증가하면 저항 값은 4~10등급까지 단계적으로 증가합니다.온도 변화는 온도 변속기를 통해 흐르는 전류에 의해 얻을 수 있습니다, 또는 외부에서 열 에너지를 입력하거나 둘의 중첩으로.
적용
PTC 열전도체의 특징은 다음과 같습니다.
1높은 민감성, 저항의 온도 계수는 금속보다 10 ~ 100 배 더 크고 10 ~ 6 °C의 온도 변화를 감지 할 수 있습니다.
PTC 열매기
2작업 온도 범위는 넓고 정상 온도 장치는 - 55 °C ~ 315 °C에 적합합니다.고온 장치가 315 °C 이상의 온도에 적합합니다 (현재 최고 온도는 2000 °C에 도달 할 수 있습니다), 낮은 온도 장치는 - 273 °C ~ 55 °C에 적합합니다.
3작은 크기로 다른 온도 측정기로 측정할 수 없는 유기체에서 구멍, 구멍 및 혈관의 온도를 측정할 수 있습니다.
4그것은 사용하기 쉽고 저항 값은 0.1에서 100kΩ 사이 임의로 선택할 수 있습니다.
5복잡한 모양으로 처리하기가 쉽고 대량 생산이 가능합니다.
6좋은 안정성과 강한 과부하 능력.
경쟁 우위:
1편리한 지불금과 작은 크기
2, 과열 보호 후 재설정 필요 없습니다
3, 빠른 행동
4우리는 생각 & TDK의 동등한 PTC 열매기를 제공 할 수 있습니다
5, 긴 수명 작업 시간
6안정성
7, 넓은 보호 온도 범위: 30~150°C
과부하 과전류 보호용 PTC 열매기 265V/250V 시리즈 데이터
| 모델 | 퀴리 | 저항력 | 행동 | 아무런 조치도 | 최대 | Naximum | 크기 | |
| 온도 | 전형적 값 | 전기 전류 | 전기 전류 | 전기 전류 | 일 | |||
| @25°C | @60°C | @25°C | 전압 | |||||
| Tc(°C) | Rn ((Ω) | 이 (이) 는 | ᄋᄋᄋ | Imax ((A) | Vmax ((V) | Dmax | Hmax | |
| LKMZB-03I202-302R | 85±7 | 2500 | 16 | 3 | 0.2 | 420 | 4.0 | 5 |
| LKMZB-03I102-202R | 85±7 | 1500 | 18 | 4 | 0.2 | 420 | 4.0 | 5 |
| LKMZB04I801-122R | 85±7 | 1000 | 25 | 6 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-04I501-801R | 85±7 | 650 | 28 | 7 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-04I301-501R | 85±7 | 400 | 32 | 8 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-04M101-202R | 105±7 | 1500 | 25 | 6 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-04M801-122R | 105±7 | 1000 | 28 | 8 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-04M501-801R | 105±7 | 650 | 30 | 10 | 0.2 | 420 | 4.5 | 5 |
| LKMZB-06S102-202R | 115±7 | 1500 | 30 | 10 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S801-122R | 115±7 | 1000 | 35 | 12 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S601-901R | 115±7 | 750 | 42 | 14 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S501-801R | 115±7 | 650 | 45 | 15 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S401-601R | 115±7 | 500 | 50 | 16 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S201-401R | 115±7 | 300 | 60 | 20 | 0.3 | 420 | 6.5 | 5 |
| LKMZB-06S151-251R | 115±7 | 200 | 75 | 25 | 0.3 | 265 | 6.5 | 5 |
| LKMZB-06S101-201R | 115±7 | 150 | 80 | 28 | 0.3 | 265 | 6.5 | 5 |
| LKMZB-06S900-151R | 115±7 | 120 | 90 | 30 | 0.3 | 265 | 6.5 | 5 |
| LKMZB-06M600-100R | 105±7 | 80 | 100 | 32 | 0.3 | 265 | 6.5 | 5 |
| LKMZB-06M400-800R | 105±7 | 60 | 120 | 35 | 0.3 | 265 | 6.5 | 5 |
| LKMZB-08S301-501R | 115±7 | 400 | 80 | 20 | 0.8 | 420 | 8 | 5 |
| LKMZB-08S201-301R | 115±7 | 250 | 80 | 25 | 0.8 | 420 | 8 | 5 |
| LKMZB-08S151-251R | 115±7 | 200 | 100 | 28 | 0.8 | 420 | 8 | 5 |
| LKMZB-08S900-151R | 115±7 | 120 | 120 | 35 | 0.8 | 420 | 8 | 5 |
| LKMZB-08S600-101R | 115±7 | 80 | 140 | 40 | 0.8 | 420 | 8 | 5 |
| LKMZB-08S400-800R | 115±7 | 60 | 160 | 50 | 0.8 | 265 | 8 | 5 |
| LKMZB-08S300-500R | 115±7 | 40 | 180 | 60 | 0.8 | 265 | 8 | 5 |
| LKMZB-10S300-500R | 115±7 | 40 | 200 | 70 | 3 | 265 | 9 | 5 |
| LKMZB-10S200-300R | 115±7 | 25 | 250 | 80 | 3 | 265 | 9 | 5 |
| LKMZB-13S200-300R | 115±7 | 25 | 300 | 100 | 4 | 265 | 13 | 5 |
| LKMZB-13S100-200R | 115±7 | 15 | 360 | 120 | 4 | 265 | 13 | 5 |
| LKMZB-16S200-300R | 115±7 | 25 | 360 | 120 | 8 | 265 | 16 | 5 |
| LKMZB-16S100-200R | 115±7 | 15 | 420 | 140 | 8 | 265 | 16 | 5 |
| LKMZB-16S080-150R | 115±7 | 12 | 420 | 160 | 8 | 265 | 16 | 5 |
| 부문 번호 | 저항력 @25C R25 (OHM) |
여행이 아닌 것 전류 Int ((mA) |
트립 전류 @25C 그건 (mA) |
맥스 운영 전압 Vmax (V) |
맥스 전류 아이맥스 (A) |
참고자료 온도 트레프 (센티그라드) |
차원 (mm) |
|||
| @25C | @60C | Dmax | Tmax | Φd | ||||||
| MZ11-20P3R7H265 | 3.7 오름 | 530mA | 430mA | 1050mA | 265V | 4.3A | 120C | 22.0 | 5.0 | 0.6 |
| MZ11-16P6R0H265 | 60.0 오름 | 390mA | 300mA | 780mA | 265V | 3.1A | 17.5 | 5.0 | 0.6 | |
| MZ11-16P7R0H265 | 70.0 오름 | 350mA | 280mA | 700mA | 265V | 3.1A | 17.5 | 5.0 | 0.6 | |
| MZ11-13P10RH265 | 10오엄 | 260mA | 200mA | 520mA | 265V | 1.8A | 14.0 | 5.0 | 0.6 | |
| MZ11-13P12RH265 | 12오엄 | 225mA | 180mA | 450mA | 265V | 1.8A | 14.0 | 5.0 | 0.6 | |
| MZ11-12P10RH265 | 10오엄 | 250mA | 200mA | 500mA | 265V | 1.8A | 13.5 | 5.0 | 0.6 | |
| MZ11-12P101H265 | 100오름 | 50mA | 40mA | 100mA | 265V | 1.8A | 13.5 | 5.0 | 0.6 | |
| MZ11-10P15RH265 | 15오엄 | 180mA | 140mA | 350mA | 265V | 1.2A | 11.0 | 5.0 | 0.6 | |
| MZ11-10P39RH265 | 39오엄 | 130mA | 100mA | 250mA | 265V | 1.2A | 11.0 | 5.0 | 0.6 | |
| MZ11-08P15RH250 | 15오엄 | 150mA | 120mA | 300mA | 250V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08P25RH265 | 25오엄 | 130mA | 100mA | 250mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08P35RH265 | 35오엄 | 115mA | 90mA | 225mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08P45RH265 | 45오엄 | 105mA | 80mA | 200mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08P55RH265 | 55오엄 | 90mA | 70mA | 180mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-07P82RH265 | 82오엄 | 70mA | 50mA | 140mA | 265V | 0.6A | 8.0 | 5.0 | 0.6 | |
| MZ11-07P56RH265 | 56오엄 | 90mA | 60mA | 175mA | 265V | 0.6A | 8.0 | 5.0 | 0.6 | |
| MZ11-06P33RH250 | 33오엄 | 110mA | 85mA | 200mA | 250V | 0.4A | 7.0 | 4.5 | 0.6 | |
| MZ11-05P70RH265 | 70오엄 | 65mA | 50mA | 130mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05P85RH265 | 85오엄 | 60mA | 45mA | 120mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05P39RH250 | 39오엄 | 80mA | 65mA | 160mA | 250V | 0.2A | 6.5 | 5.0 | 0.6 | |
| MZ11-05P121H265 | 120오엄 | 45mA | 35mA | 90mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05P181H265 | 180오엄 | 40mA | 30mA | 80mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-04P70RH250 | 70오엄 | 50mA | 40mA | 100mA | 250V | 0.2A | 5.5 | 5.0 | 0.6 | |
| MZ11-04P121H265 | 120오엄 | 40mA | 30mA | 80mA | 265V | 0.2A | 5.5 | 5.0 | 0.6 | |
| MZ11-03P151H250 | 150오엄 | 40mA | 30mA | 75mA | 250V | 0.2A | 4.5 | 5.0 | 0.5 | |
| MZ11-10N12RH250 | 12오엄 | 170mA | 130mA | 340mA | 250V | 1.2A | 100C | 11.0 | 5.0 | 0.6 |
| MZ11-10N18RH265 | 18오엄 | 145mA | 110mA | 290mA | 265V | 1.2A | 11.0 | 5.0 | 0.6 | |
| MZ11-10N22RH265 | 22오엄 | 125mA | 90mA | 250mA | 265V | 1.2A | 11.0 | 5.0 | 0.6 | |
| MZ11-07N22RH250 | 22오엄 | 120mA | 90mA | 225mA | 250V | 0.5A | 8.0 | 5.0 | 0.6 | |
| MZ11-05N151H265 | 150오엄 | 38mA | 30mA | 80mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05N301H265 | 300오름 | 27mA | 20mA | 55mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05N601H265 | 600오름 | 20mA | 15mA | 40mA | 265V | 0.2A | 6.5 | 5.0 | 0.6 | |
| MZ11-05N102H265 | 1000 오름 | 15mA | 12mA | 30mA | 265V | 0.2A | 6.5 | 5.0 | 0.6 | |
| MZ11-04N151H265 | 150오엄 | 36mA | 28mA | 80mA | 265V | 0.3 | 5.5 | 5.0 | 0.6 | |
| MZ11-03N151H265 | 150오엄 | 33mA | 25mA | 65mA | 265V | 0.2A | 4.5 | 5.0 | 0.5 | |
| MZ11-03N101H250 | 100오름 | 40mA | 30mA | 80mA | 250V | 0.2A | 4.5 | 5.0 | 0.5 | |
| MZ11-03N70RH250 | 70오엄 | 45mA | 35mA | 90mA | 250V | 0.1A | 4.5 | 5.0 | 0.5 | |
| MZ11-08M12RH250 | 12오엄 | 120mA | 70mA | 220mA | 250V | 0.8A | 80C | 9.0 | 5.0 | 0.6 |
| MZ11-08M25RH265 | 25오엄 | 85mA | 50mA | 170mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08M35RH265 | 35오엄 | 80mA | 50mA | 150mA | 265V | 0.8A | 9.0 | 5.0 | 0.6 | |
| MZ11-08M50RH265 | 50오엄 | 60mA | 40mA | 120mA | 265V | 1.0A | 9.0 | 5.0 | 0.6 | |
| MZ11-07M101H265 | 100오름 | 50mA | 30mA | 100mA | 265V | 0.6A | 8.0 | 5.0 | 0.6 | |
| MZ11-05M70RH250 | 70오엄 | 50mA | 30mA | 100mA | 250V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-05M121H265 | 120오엄 | 30mA | 20mA | 60mA | 265V | 0.3A | 6.5 | 5.0 | 0.6 | |
| MZ11-03M101H250 | 100오름 | 25mA | 18mA | 55mA | 250V | 0.2A | 4.5 | 5.0 | 0.5 | |
| MZ11-03M151H265 | 150오엄 | 22mA | 15mA | 45mA | 265V | 0.2A | 4.5 | 5.0 | 0.5 | |
|
제1부
|
R25°C
(KΩ)
|
B(K)
25/50°C
|
가등급 전력 @25°C ((mW)
|
분산 요인 (δ)
(mW/°C)
|
열시간
일정한 (S)
|
|
TS502□3274A
|
5.0
|
3274
|
10~20
|
2~4
|
5-20
|
|
TS502□3435B
|
5.0
|
3435
|
10~20
|
2~4
|
5-20
|
|
TS502□3470A
|
5.0
|
3470
|
10~20
|
2~4
|
5-20
|
|
TS502□3950A
|
5.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS103□3274A
|
10.0
|
3274
|
10~20
|
2~4
|
5-20
|
|
TS103□3435B
|
10.0
|
3435
|
10~20
|
2~4
|
5-20
|
|
TS103□3470A
|
10.0
|
3470
|
10~20
|
2~4
|
5-20
|
|
TS103□3950A
|
10.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS103□4100A
|
10.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS153□3950A
|
15.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS153□4100A
|
15.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS203□3950A
|
20.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS203□4100A
|
20.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS223□4200A
|
22.0
|
4200
|
10~20
|
2~4
|
5-20
|
|
TS403□3928A
|
40.0
|
3928
|
10~20
|
2~4
|
5-20
|
|
TS503□3950A
|
50.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS503□4100A
|
50.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS104□3950A
|
100.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS104□4100A
|
100.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS104□4400A
|
100.0
|
4400
|
10~20
|
2~4
|
5-20
|
경쟁 우위:
공장 공급
UL,VDE,SGS 등과 같은 완성 된 인증서 및 높은 품질이 제공됩니다.
빠른 배송
최고의 판매 후 서비스
OEM & ODM 사용 가능
적용:
| 1. | 스위치 전원 공급 |
| 2. | 트랜스포머, 어댑터, 충전기 |
| 3. | 전기 코일, 제어판 |
| 4. | 가정용 기기 (A/C, 마이크로 오븐) |
| 5. | 전자 시스템 |
| 6. | 기기 |
