제품 상세 정보:
|
| 작동 온도: | 145(℃) | 센서 유형:: | 3상 모터 보호 |
|---|---|---|---|
| 패키지/포장: | 케이싱 유형 | 제품 이름: | MZ6-145-DS 모터용 PTC 서미스터 센서 |
| 시리즈 :: | PTC 센서 | 출력 유형 와이어 유형: | (3개 코어) |
| 설비 유형: | 용접 | 정확성: | ±5℃ |
| 하이 라이트:: | 프트크 모터보호, PTC 서미스터 모터보호, 자동차 PTC 서미스터 | ||
| 강조하다: | 이중 헤드 PTC 열전도 센서,3개의 PTC 열전도 센서,PTC 온도 센서 MZ6 시리즈 |
||

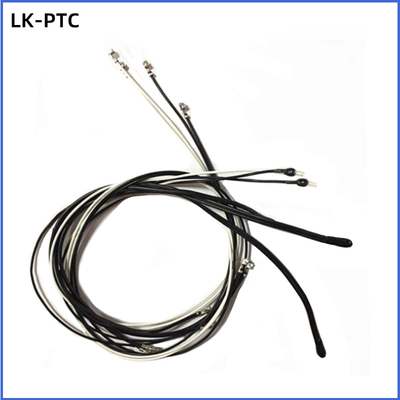

PTC 열전도 센서 MZ6 시리즈 145°C 모터 전용 단일 / 쌍 / 세 개의 머리 열 보호기
1적용 범위:
동국 린컨 전자 기술 회사 MZ6형 PTC 열매istor는 우리 회사의 주요 PTC 제품 중 하나입니다.그것은 우리의 회사의 PT100 플래티넘 저항 온도 센서와 함께 많은 자동차 고객에서 사용되었습니다, 주로 3단계 모터, 온도 보호 및 온도 측정 및 서버 모터의 제어에 사용됩니다.
2전체 차원 및 구조 (단위: mm)
| 번호 | 이름 | 소재 |
| 1 | 수축 수갑 | 폴리비닐리덴 플루오라이드 |
| 2 | PTC 열매기 | BaTi03 세라믹 |
| 3 | 유선 | 플루오린 플라스틱 고온 유선 |

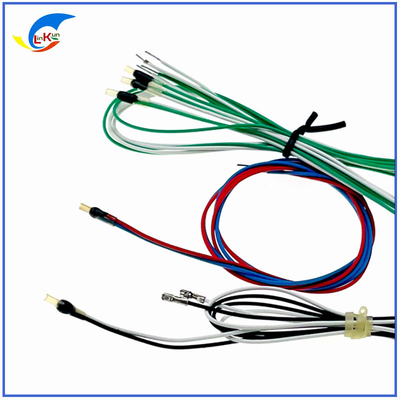

3와이어 색상 표시 코어 (세 개의 코어의 중간 연결 가이어는 노란색)
| Tk 온도 (°C) | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 |
| 스레드 색깔 | 흰색 | 흰색 | 흰색 | 녹색 | 빨간색 | 파란색 | 갈색 | 파란색 | 아쉬 | 빨간색 |
| 스레드 색깔 | 아쉬 | 갈색 | 흰색 | 녹색 | 빨간색 | 아쉬 | 갈색 | 녹색 | 아쉬 | 녹색 |
| Tk 온도 (°C) | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| 스레드 색깔 | 파란색 | 빨간색 | 흰색 | 흰색 | 검은색 | 파란색 | 파란색 | 파란색 | 흰색 | 흰색 |
| 스레드 색깔 | 파란색 | 검은색 | 파란색 | 검은색 | 검은색 | 검은색 | 빨간색 | 갈색 | 녹색 | 빨간색 |
4저항의 온도 특성 곡선 대표 도표
5전기 및 기타 특성
| 프로젝트 | 사양 | 실험 방법 | |
| 단일 코어 | 3개의 코어 | ||
| 최대 작동 전압 | Umax=25V | Umax=25V | |
| 가속기온도 | TK=60°C-180°C | TK=60°C-180°C | |
| TK 허용량 | ±5°C | ±5°C | |
| TK의 반복성 | △T=±0.5°C | △T=±0.5°C | |
| 방온 저항 값 | R25≤100Ω | R25≤300Ω | 디지털 멀티미터로 25°C±1°C의 실내 온도에서 측정한다. 측정 전압 ≤ DC2.5V |
| TK-5°C 저항 값 | R TK-5≤100Ω | R TK-5≤1650Ω | 고온 오일 탱크에서 디지털 멀티미터를 사용하여 측정합니다. 측정 전압 ≤ DC2.5V. |
| TK+5°C 저항 값 | R TK+5≥1330Ω | R TK+5≥3990Ω | 고온 오일 탱크에서 디지털 멀티미터를 사용하여 측정합니다. 측정 전압 ≤ DC2.5V. |
| TK+15°C 저항 값 | R TK+15≥4KΩ | R TK+15≥12KΩ | 고온 오일 탱크에서 디지털 멀티미터를 사용하여 측정합니다. 측정 전압 ≤ DC2.5V. |
| TK 행동 시간 | TD<5S | TD<5S | 시계를 이용해 측정하세요. |
| 다이렉트릭 강도 | 2.5KV | 2.5KV | 고전압 검사기로 측정 |
| 최대 허용 저장 온도 | 160°C | 160°C | |
| 최소 허용 저장 온도 | -25°C) | -25°C) | |
| 유선 색상 표시 | 이 사양 참조 | ||
| 무게 | 3g | 3g | |
| 외관 | 선은 긁히거나 균열이 없고, 쪼그라지는 수갑은 굽지 않습니다. | 시각 검사 | |
| 6포장 |
| (1) 플라스틱 포장재 사용. 100개 (백) |
| (2) 플라스틱 봉지를 포장 상자에 넣습니다. 5000개/50봉지/박스 |
| 7품질 수용 기준 |
| 검사 샘플링은 GB/T2828.1 "수준별 샘플링 검사 절차, 1부: 합격 품질 AQL에 의해 검색된 점별 검사 샘플링 계획"에 따라 수행되어야 합니다.일반적인 검사 샘플링 계획. |
| 번호 | 테스트 항목 | 인덱스 번호 | 체크 레벨 | AQL 값 | 언급 |
| 1 | 외관 | 3.2 | Ⅱ | 0.65 | |
| 2 | 크기 | 3.1 | Ⅱ | 0.65 | |
| 3 | 방온 저항 값 | 3.2 | Ⅱ | 0.65 | |
| 4 | 가속기온도 | 3.2 | S-3 | 2.5 | |
| 5 | TK-5°C 저항 값 | 3.2 | S-3 | 2.5 | |
| 6 | TK+5°C 저항 값 | 3.2 | S-3 | 2.5 | |
| 7 | TK+15°C 저항 값 | 3.2 | S-3 | 2.5 | |
| 8 | TK 행동 시간 | 3.2 | S-3 | 2.5 | |
| 9 | 다이렉트릭 강도 | 3.2 | S-3 | 2.5 |
8사용 방법 및 예방 사항
| A: 사용 방법: | ||
| 스핀 들 내부에 온도 주류를 삽입, 압축하고 단단히 묶어 그리고 스핀 들과 함께 페인트에 담그십시오 (손상을 피하기 위해 그것을 강하게 타지 마십시오) | ||
| B: 참고: | ||
| (1) 손상을 방지하기 위해 설치 중에 강력하게 압축하지 마십시오. | ||
| (2) 와이어는 큰 당기력을 견딜 수 없어야 합니다. | ||
| (3) 최대 작동 전압을 초과하지 마십시오. | ||
9PTC 모터 보호 제품 사양 비교 표
| 센서 | TK 값 | 저항 (TK-5) | 저항 (TK+5) | 저항 (TK+15) |
| MZ6-100-DS | 100 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-110-DS | 110 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-120-DS | 120 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-130-DS | 130 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-140-DS | 140 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-150-DS | 150 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-155-DS | 155 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-160-DS | 160 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-170-DS | 170 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
| MZ6-180-DS | 180 | ≤1650Ω | ≥3990Ω | ≥12KΩ |
제품 설명:MZ6 PTC 모터용 온도 센서는 모터에서 사용하기 위해 특별히 설계된 매우 신뢰할 수 있고 정확한 온도 센서 장치입니다.이 제품은 우리의 PTC 센서 시리즈의 일부이며 고품질 재료로 만들어집니다, 철도 포함, 내구성 및 정확성을 보장하기 위해.
MZ6 PTC 열전기는 긍정적 온도 계수 (PTC) 원리에 따라 작동하며, 이는 온도와 함께 저항이 증가한다는 것을 의미합니다.이것은 60°C-150°C 범위에서 정확한 온도 측정을 가능하게합니다., 그것은 광범위한 모터 응용 프로그램에 적합합니다.
MZ6 PTC 열전지용 가루 유형은 최대한의 보호와 안정성을 제공하기 위해 신중하게 선택되었습니다.이것은 장치가 혹독한 환경 조건에 견딜 수 있고 시간이 지남에 따라 정확성을 유지할 수 있도록 보장합니다.
높은 정확성과 내구성으로, MZ6 PTC 열전기는 모터에서 온도 측정에 완벽한 선택입니다. 그것은 최적의 성능과 모터에 대한 보호를 보장합니다.효율적이고 안전한 운용을 허용합니다.우리의 PTC 센서 시리즈를 신뢰하여 모든 온도 센서 요구에 최고 품질과 성능을 제공합니다.
| 제품 이름 | MZ6 모터용 PTC 열매기 |
|---|---|
| 시리즈 | PTC 센서 |
| 패키지/포장 | 케이스 타입 |
| 소재 | 유선 |
| 설비 유형 | 용접 |
| 작동 온도 | 150°C |
| 온도 측정 범위 | 60°C~150°C |
| 센서 타입 | 3단계 모터 보호 |
| 정확성 | ±5°C |
| 출력 유형 | 와이어 타입 (세 개의 코어) |
PTC 모터용 열기구 (PTC Thermistor for Motor) 는 긍정적 온도 계수 열기구로도 알려져 있으며, 자동차 산업의 필수 부품입니다.중국에서 유명한 브랜드인 린 룬이 디자인하고 제조합니다., 고품질과 신뢰할 수 있는 제품으로 알려져 있습니다.
이 특정 모델, MZ6-150-DS는 모터를 위해 특별히 설계되었으며 다양한 모터 애플리케이션에서 널리 사용됩니다. 그것은 60 ° C-150 ° C의 온도 측정 범위를 가진 PTC 열역입니다.다양한 모터 온도에 적합하도록.
모터에 대한 PTC 열역은 운송 및 사용 중에 보호 및 내구성을 보장하는 케이스 유형의 패키지로 제공됩니다. 또한 용접을 통해 쉽게 설치하도록 설계되었습니다.자동차 제조업체가 제품을 통합하는 것이 편리합니다..
이 PTC 온도역의 주요 특징 중 하나는 PTC 센서로 작동하는 것입니다.즉, 온도가 높아질수록 저항이 증가합니다.이 특성은 모터 애플리케이션에서 매우 중요합니다. 이는 모터를 과류 및 과열으로부터 보호하는 데 도움이됩니다.
이 PTC 열전도체의 출력 유형은 세 개의 코어가있는 유선 유형으로 다양한 모터 배선 시스템에 적합합니다.이것은 다른 모터 디자인과 쉬운 연결과 호환성을 허용.
모터용 PTC 열매istor는 다음을 포함하여 다양한 응용 프로그램을 가지고 있습니다.
이러한 애플리케이션에서 PTC 열역은 모터를 과열로부터 보호하고, 장수성과 효율적인 작동을 보장하는 데 중요한 역할을 합니다.또한 온도 측정 및 제어에 사용됩니다, 엔진이 원하는 온도 범위 내에서 작동하도록 보장합니다.
전체적으로 PTC 모터용 열전기는 자동차 산업에서 매우 신뢰할 수 있고 필수적인 부품입니다.그것은 그들의 제품의 성능과 내구성을 향상시키고자 하는 모든 모터 제조업체에게 필수품입니다..
모델 번호: MZ6-150-DS 모터용 PTC 열역
원산지: 중국
시리즈: PTC 센서
패키지/하우스:하우스 유형
센서 유형: 3단계 모터 보호
출력 타입: 와이어 타입 (세 개의 코어)
린 룬에서는 신뢰성 있고 효율적인 모터 보호의 중요성을 이해하고 있습니다.
우리의 PTC 열전기는 양 온도 계수 열전기입니다. 즉, 낮은 온도에서 높은 저항을 하고 높은 온도에서 낮은 저항을 합니다.이것은 과열 및 과부하에서 효과적으로 엔진을 보호 할 수 있습니다.
우리의 MZ6 모델은 3단계 모터에 사용하도록 특별히 설계되어 있습니다. 모터 시스템에 대한 포괄적인 보호를 제공합니다.
우리는 귀하의 특정 필요와 요구 사항을 충족시키기 위해 다양한 맞춤형 서비스를 제공합니다. 여기에는 포함됩니다:
우리의 맞춤형 서비스로, 당신은 우리의 PTC 열전기가 당신의 모터 시스템에 완벽하게 맞춘 것을 보장 할 수 있습니다. 신뢰할 수 있고 효율적인 보호를 제공.
당신의 모터에 대한 최고의 품질의 PTC 열기istor를 제공 할 수 있습니다. MZ6 PTC 열기istor 모터에 대한 우리의 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
우리의 PTC 온도 조절기는 고객들에게 안전하고 안전한 배달을 보장하기 위해 조심스럽게 포장되어 있습니다.각 제품 은 개별적으로 보호 물질 에 포장 되어 있으며, 운송 도중 손상 을 방지 하기 위해 견고한 상자 에 넣는다.
우리는 또한 고객의 특정 요구를 충족시키기 위해 대용량 주문에 맞게 사용자 정의 가능한 패키지 옵션을 제공합니다.
우리는 고객의 선호도와 배송 시간대에 맞게 다양한 배송 옵션을 제공합니다. 우리의 표준 배송 방법은 다음과 같습니다.
긴급한 주문을 위해, 우리는 또한 1박 2일 배송과 같은 가속 배송 옵션을 제공합니다.
우리는 PTC 온도 조절기를 전 세계 고객에게 국제적으로 배송합니다. 우리는 신속하고 효율적인 배송을 보장하기 위해 신뢰할 수있는 배송 파트너와 긴밀하게 협력합니다.
국제 배송의 경우, 고객이 적용 가능한 세금, 관세 또는 관세 수수료를 부담해야 합니다.
주문이 배송되면 추적 번호를 제공하여 패키지의 상태를 쉽게 추적할 수 있습니다.
포장 및 배송에 대한 질문이 있거나 우려가 있다면 저희에게 연락하는 것을 주저하지 마십시오. 우리는 고객에게 가능한 최고의 서비스를 제공하기 위해 최선을 다하고 있습니다.
