제품 상세 정보:
|
| 리드 길이: | 7 밀리미터 | 제품 이름: | GM75 시리즈 포토레지스터 |
|---|---|---|---|
| 직경: | 7 밀리미터 | 최대 전압VDC: | 150 Ｖ |
| 밝은 저항기(10Lux): | (20-50)KΩ | 스펙트럼 최고 nm: | 560 |
| 환경온도℃: | -30~+70°C | 암저항: | 2-4MΩ |
| 소비전력mw: | 100 | 응답 시간 (ms): | 30초 상승 30초 하락 |
| 강조하다: | 높은 감수성 CDS 광 저항,광전기 측정용 LDR 저항,150V LDR 저항 |
||

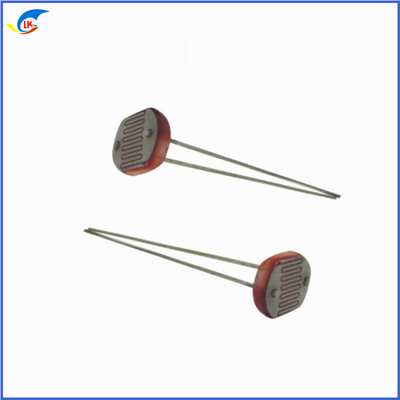

CDS 광항역 GM7537 밝은 저항 20-50KΩ 어두운 저항 2-4MΩ 150V 측정, 광전기 제어, 조명 제어 램프에 대한 높은 민감도

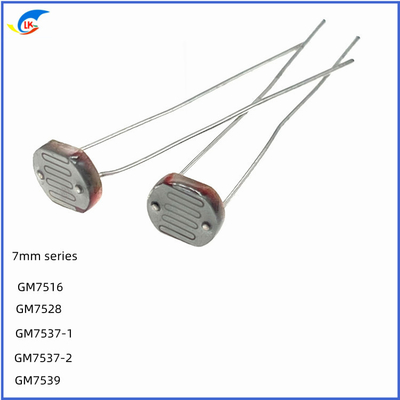

GM75 시리즈 광광역
광반역은 반도체 물질로 만든 저항으로, 반도율은 조명과 함께 선형적으로 변한다. 광반역은 장난감, 램프,카메라 및 다른 산업.
구조 도표
단위: mm
성능 및 특성
에포시 樹脂 패키지 좋은 신뢰성
크기가 작고 민감도 높습니다.
빠른 반응 속도 좋은 스펙트럼 특성
적용 범위
카메라 자동으로 빛을 측정 광 전기 제어
실내 조명 조절 장치
산업용 제어등 제어 스위치
전자 장난감 빛 제어등
모델 및 사양
| 사양 | 모델 |
맥스 전압VDC |
맥스 전력 소비mw |
환경 온도°C |
스펙트럼 최고치 |
밝은 저항 (~ 10 럭스) KΩ |
암흑 저항 ≥ MΩ |
|
응답 시간 (ms) | 밝기 특성 다이어그램 번호 | |
| 올라와 | 감소 | ||||||||||
| Φ7 시리즈 | GM7516 | 150 | 100 | -30~+70 | 540 | 5 ~ 10 | 0.2 | 0.6 | 30 | 30 | 1 |
| GM7528 | 150 | 100 | -30~+70 | 540 | 10~20 | 1 | 0.6 | 30 | 30 | 2 | |
| GM7537-1 | 150 | 100 | -30~+70 | 560 | 20~30 | 2 | 0.7 | 30 | 30 | 3 | |
| GM7537-2 | 150 | 100 | -30~+70 | 560 | 30-50 | 4 | 0.8 | 30 | 30 | 3 | |
| GM7539 | 150 | 100 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 30 | 30 | 4 | |
시험 조건
최대 적용 전압: 어둠 속에서 부품에 지속적으로 적용될 수 있는 최대 전압.
암흑 저항: 10Lux 조명을 끄면 10초의 저항 값
최대 전력 소모량: 환경 온도가 25°C인 경우 최대 전력 소모량
밝기 저항: 400~600Lux로 2시간 반사된 후, 표준 광원 (색 온도 2854K) 의 10Lux 빛 아래의 시험 값
감마 값: 10Lux와 100Lux의 표준 저항 값의 비율의 로가리듬.
Lg (R10/R100)
가마 = =Lg ((R10/R100)
Lg (100/10)
R10 및 R100는 각각 10Lux 및 100Lux 조명 저항 값입니다 (γ의 허용값은 ±0.1)
주요 특성 곡선
관심 을 필요로 하는 문제
1이 제품은 환경 친화적인 재료로 포장되어 있습니다.
2. 습하고 고온 환경에서 제품을 보관하는 것을 피하십시오.
3그것은 비 침식 가스에 저장되어야합니다, 그렇지 않으면 틴 층의 산화로 이어지고 용접성이 감소합니다.
따라서 패키지를 열었을 때 가능한 한 빨리 사용해야합니다.
4작업 환경 습도 95%
5용접 시간은 가능한 한 짧습니다. 틴 액체 (Sn63 Pb37) 를 230 °C에서 CdS 광 저항체에서 5mm 떨어져 3-5s 유지하십시오.
6납 용접 위치가 세라믹 기반에서 4mm 이상 떨어져 있어야합니다.
광 의존 저항은 밝기 변화를 감지하도록 설계된 12mm 시리즈 광 저항이다. 모델 번호는 GM12516,12mm의 납 길이가 있으며 -30°C에서 +70°C까지의 온도 범위에 견딜 수 있습니다.. 그것은 10Lux의 밝기 범위를 감지 할 수 있으며 5-10KΩ의 저항 범위를 감지 할 수 있습니다. 빛에 민감한 저항, 광 다이오드, 광전지 등과 같은 빛에 민감한 응용 프로그램에서 널리 사용될 수 있습니다.믿을 수 있습니다., 내구성 있고 빛의 강도를 감지하는 데 탁월한 성능을 가지고 있습니다.
| 제품 이름 | 빛에 의존하는 저항 |
|---|---|
| 리드 길이 | 12mm |
| 최대전압VDC | 250V |
| 응답 시간 (ms) | 30초 상승 30초 하락 |
| 밝은 저항 (~ 10 럭스) | (5-10) KΩ |
| 환경 온도°C | -30~+70°C |
| 전력 소비mw | 200 |
| 모델 | GM12516 |
| 암흑 저항 | 1MΩ |
| 스펙트럼 최고 nm | 560 |
LINKUN의 광광역자 7516는 다양한 응용 분야에 적합 한 3mm 시리즈 광광역자입니다.이 GM55 시리즈 광 저항기는 반응 시간이 Rise30ms Decline30ms이며 -30 ~ + 70 °C에서 온도에서 작동 할 수 있습니다.. 밝은 저항은 5-10KΩ이고 어두운 저항은 1MΩ입니다. 또한 200mW의 낮은 전력 소비를 가지고 있습니다.이것은 정확한 빛 감지 장치가 필요한 모든 환경에 완벽한 선택이 됩니다.
산업용 환경이나 거리 조명이나 다른 응용 분야에 사용하든 LINKUN의 광항역 7516은 신뢰할 수 있는 빛 검출을 위한 완벽한 선택입니다.이 GM55 시리즈 photoresistor 다양한 응용 프로그램에서 사용할 수 있습니다자동 문 센서에서 야외 빛 센서에 이르기까지 3mm 크기가 좁은 공간에 이상적으로 적용되며 낮은 전력 소비로 에너지 효율적인 옵션입니다.
LINKUN 의 광소저istor 7516 는 모든 광 감지 응용 프로그램 에 이상적 인 선택 이다. 신뢰성, 반응 시간, 그리고 낮은 전력 소비 는 모든 환경 에 대한 완벽한 선택 이다.그 GM55 시리즈 광 저항 설계, LINKUN의 광광역 7516은 빛 검출이 필요한 모든 응용 프로그램에 훌륭한 선택입니다.
빛에 의존하는 저항기술 지원 및 서비스
우리는 빛에 의존하는 저항 제품들에 대한 기술 지원과 서비스를 제공합니다. 훈련된 기술자들로 구성된 우리 팀은 여러분이 겪을 수 있는 모든 기술적 문제에 대해 도움을 줄 수 있습니다.우리는 문제 해결 조언을 제공할 수 있습니다., 설치 지원 및 제품 유지보수 조언. 우리는 또한 당신이 당신의 빛 의존 저항 제품에서 가장 많은 것을 얻을 수 있도록 도움이 팁과 트릭을 제공합니다.
추가적인 지원이 필요하거나 질문이 있다면, 저희에게 연락하는 것을 주저하지 마십시오.고객 서비스 팀은 귀하의 질문에 답하고 추가 지원을 제공 할 수 있습니다..
빛 의존 저항 (LDRs) 은 일반적으로 처리 용이성을 높이고 먼지와 더럽으로부터 보호하기 위해 개별 포장으로 공급됩니다.포장은 LDR를 물리적 충격으로부터 보호 할 수 있어야 합니다.우리는 각 LDR를 정적 보호 가방에 넣고 작은 상자에 개별적으로 포장하는 것을 권장합니다.
배송 시, LDR 는 밀폐 된, 포장 된 컨테이너 에 보관 하여 기상으로부터 보호 를 받아야 합니다. 추가 보호 를 제공하기 위해 공기 쿠션 이나 거품 포개 를 사용 하는 것 을 추천 합니다.용기에는 취약한 표지판과 "더미를 쌓지 마십시오"라는 표시가 있어야 합니다..
