제품 상세 정보:
|
| 제품 이름: | 광 의존 저항기 | 모델: | GM20537 |
|---|---|---|---|
| 밝은 저항기(10Lux): | (20-50)KΩ | 암저항: | 3-5MΩ |
| 스펙트럼 최고 nm: | 560 | 최대 전압VDC: | 500 Ｖ |
| 응답 시간 (ms): | 30초 상승 30초 하락 | 소비전력mw: | 500Nmw |
| 강조하다: | 560nm 스펙트럼 피크 빛 의존 저항,빛에 의존하는 저항기 GM 20537 |
||
GM205일련의 광 저항
광반역은 반도체 물질로 만든 저항으로, 반도율은 조명과 함께 선형적으로 변한다. 광반역은 장난감, 램프,카메라 및 다른 산업.
구조 도표
단위: mm
성능 및 특성
에포시 樹脂 패키지 좋은 신뢰성
크기가 작고 민감도 높습니다.
빠른 반응 속도 좋은 스펙트럼 특성
적용 범위
카메라 자동으로 빛을 측정 광 전기 제어
실내 조명 조절 장치
산업용 제어등 제어 스위치
전자 장난감 빛 제어등
모델 및 사양
| 사양 | 모델 |
맥스 전압VDC |
맥스 전력 소비mw |
환경 온도°C |
스펙트럼 최고치 |
밝은 저항 (~ 10 럭스) KΩ |
암흑 저항 ≥ MΩ |
y100 10
|
응답 시간 (ms) | 밝기 특성 다이어그램 번호 | |
| 올라와 | 감소 | ||||||||||

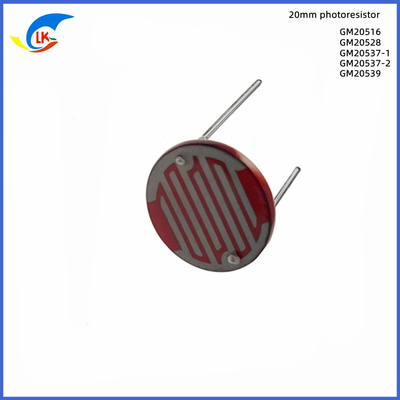

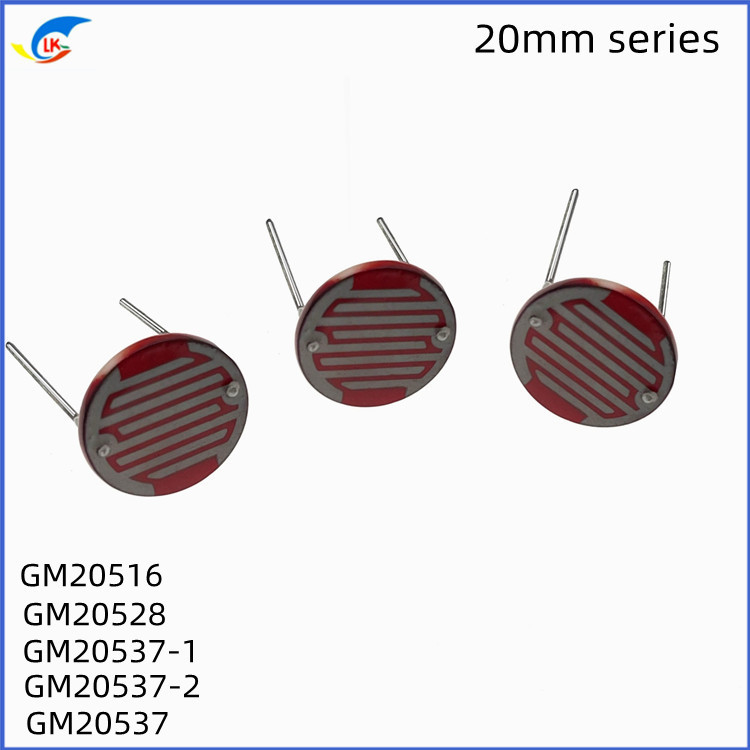

| Φ20 시리즈 | GM20516 | 500 | 500 | -30~+70 | 560 | 5 ~ 10 | 1 | 0.6 | 30 | 30 | 2 |
| GM20528 | 500 | 500 | -30~+70 | 560 | 10~20 | 2 | 0.6 | 30 | 30 | 2 | |
| GM20537-1 | 500 | 500 | -30~+70 | 560 | 20~30 | 3 | 0.7 | 30 | 30 | 3 | |
| GM20537-2 | 500 | 500 | -30~+70 | 560 | 30-50 | 5 | 0.7 | 30 | 30 | 3 | |
| GM20539 | 500 | 500 | -30~+70 | 560 | 50-100 | 8 | 0.8 | 30 | 30 | 4 | |
시험 조건
최대 적용 전압: 어둠 속에서 부품에 지속적으로 적용될 수 있는 최대 전압.
암흑 저항: 10Lux 조명을 끄면 10초의 저항 값
최대 전력 소모량: 환경 온도가 25°C인 경우 최대 전력 소모량
밝기 저항: 400~600Lux로 2시간 반사된 후, 표준 광원 (색 온도 2854K) 의 10Lux 빛 아래의 시험 값
감마 값: 표준의 비율의 로가리듬
저항 값 10Lux 및 100Lux
Lg (R10/R100)
가마 = =Lg ((R10/R100)
Lg (100/10)
R10 및 R100는 10Lux의 저항 값이며
각각 100Lux의 조명 (γ의 허용값은 ±0.1)
주요 특성 곡선
빛 저항 특성 곡선
관심 을 필요로 하는 문제
1이 제품은 환경 친화적인 재료로 포장되어 있습니다.
2. 습하고 고온 환경에서 제품을 보관하는 것을 피하십시오.
3그것은 비 침식 가스에 저장되어야합니다, 그렇지 않으면 틴 층의 산화로 이어지고 용접성이 감소합니다.
따라서 패키지를 열었을 때 가능한 한 빨리 사용해야합니다.
4작업 환경 습도 95%
5용접 시간은 가능한 한 짧습니다. 틴 액체 (Sn63 Pb37) 를 230 °C에서 CdS 광 저항체에서 5mm 떨어져 3-5s 유지하십시오.
6납 용접 위치가 세라믹 기반에서 4mm 이상 떨어져 있어야합니다.
빛 의존 저항 (Light Dependent Resistor, LDR) 은 빛을 감지하고 전기 신호를 제어하도록 설계된 3mm 시리즈 광 저항이다.빛 감수성 저항기 로 빛 강도를 측정 하고 전기 신호 를 조절 할 수 있다. LDR는 540nm의 최고 반응과 2-3 MΩ의 암흑 저항을 가지고 있습니다. 50 Nmw의 전력 소비와 GM3537의 모델 번호가 있습니다. 빛에 민감한 저항기로서,LDR는 빛의 강도를 측정하는 신뢰할 수 있고 정확한 방법을 제공하며 광범위한 응용 분야에서 사용할 수 있습니다..
| 제품 이름 | 매개 변수 |
|---|---|
| 빛에 의존하는 저항 | 7mm 시리즈 사진 저항, 빛 민감 저항, 3mm 시리즈 사진 저항 |
| 응답 시간 (ms) | 30초 상승 30초 하락 |
| 환경 온도°C | -30~+70°C |
| 스펙트럼 최고 nm | 540 |
| 최대전압VDC | 100V |
| 리드 길이 | 3mm |
| 전력 소비mw | 50Nmw |
| 모델 | GM3537 |
| 암흑 저항 | 2~3 MΩ |
| 밝은 저항 (~ 10 럭스) | (20-50) KΩ |
LINKUN GM3537 포토레시스터 3537-1, 중국 광둥성 동구에서 생산된빛의 강도에 반응하고 빛의 양에 따라 저항을 변경하는 12mm 시리즈 광 저항체입니다.그 밝은 저항 (10 럭스) 은 (20-50) KΩ이며, 반응 시간은 상승과 하락 모두에 30ms이며, 스펙트럼 최고nm 는 540이며 전력 소비mw는 50 Nmw입니다.
LINKUN GM3537 포토레시스터 3537-1는 조절 가능한 빛 감도를 제공하기 위해 설계되었으며 특히 야외 조명 및 인공 조명 응용 프로그램에 사용하기에 적합합니다.그리고 산업 자동화 제어 응용 프로그램그것은 또한 5mm 시리즈 광광역 및 7mm 시리즈 광광역 응용 프로그램에서 사용할 수 있습니다.빠른 반응 시간 과 조절 할 수 있는 빛 감수성 으로 인해 다양한 용도로 사용 할 수 있는 이상적 인 장치.
LINKUN GM3537 광반응기 3537-1는 신뢰할 수 있고 정확한 빛에 의존하는 저항기를 찾는 사람들에게 훌륭한 해결책입니다. 조정 가능한 빛 감수성과 빠른 반응시간으로그것은 야외 조명 응용 프로그램에 대한 완벽한 선택입니다, 인공 조명, 산업 자동화 제어
빛에 의존하는 저항
브랜드 이름:LINKUN
모델 번호:포토레시스터 3537-1
원산지:도??, 광둥, 중국
스펙트럼 최고 nm:540
최대 전압VDC:100V
납 길이는:3mm
환경 온도°C:-30~+70°C
우리는 우리의 고객에 맞춤 서비스를 제공할 수 있습니다.빛에 민감한 저항그 중GM55 시리즈 광광역그리고3mm 시리즈 광광역. 우리의 모든 제품은 고품질이며 긴 서비스 수명을 가지고 있습니다.
광 의존 저항 (LDR) 기술 지원 및 서비스
우리 회사는 광 의존 저항 (LDR) 에 대한 기술 지원 및 서비스를 제공합니다.우리의 전문가 팀은 제품에 대한 모든 질문에 답하고 최대한 활용할 수 있도록 도와줍니다.우리는 설치, 문제 해결 및 응용 프로그램 조언에 대한 도움을 제공 할 수 있습니다.
우리는 또한 LDR에 대한 유지 보수 및 수리 서비스를 제공합니다. LDR가 정비되거나 교체되어야 할 경우, 우리의 기술자가 도울 수 있습니다.우리는 또한 필요한 경우 LDR에 대한 예비 부품과 대체 부품을 제공할 수 있습니다..
어떤 질문이 있거나 LDR에 대한 도움이 필요하다면, 저희에게 연락하는 것을 주저하지 마십시오. 우리는 도움을 줄 것입니다!
빛에 의존하는 저항기 포장 및 운송
빛 의존 저항 (LDR) 제품은 최상의 결과를 보장하기 위해 적절하게 다루어야 합니다. LDR는 건조하고 먼지 없는 환경에서 보관되어야 합니다.그리고 극한 온도나 환경 조건에 노출되어서는 안 됩니다..
LDR 를 운송 할 때, 공기 밀착, 방수 컨테이너 또는 특수 운송 상자를 사용하여 적절하게 포장해야합니다.또한 컨테이너가 LDR의 유형으로 적절히 표시되어 있는지 확인하는 것이 중요합니다., 운송 목적지 및 특별한 처리 지침
LDR를 받으면 패킷에 손상이 있는지 확인하는 것이 중요합니다. 손상이 발견되면 즉시 발송자에게 신고해야합니다.또한 제품이 올바른 유형이며 응용 프로그램에 대한 올바른 사양을 가지고 있는지 확인하는 것이 중요합니다..
