제품 상세 정보:
|
| 하이 라이트:: | SMD 3 가스 방전관, 3 핀 GDT 가스 방전관, 230V 20% 10kA 가스 튜브 피뢰기 | 절연 저항 :: | ≥1GΩ |
|---|---|---|---|
| 제품 이름:: | 세라믹 가스 방전관 GDT | 종류: | GDT |
| 과전류: | 8x10mm | 전류 방전 전류:: | 10KA (8/20μs 10회) |
| 핀 수:: | 3개 핀 | 증가하는 타입 :: | 표면 마운트 |
| 강조하다: | 전기 배열관 75V,GDT 튜브 5kA 75V,5kA 가스 전기 배열관 |
||
제품 성능:
세라믹 가스 배charge 튜브는 번개 보호 장비에서 가장 널리 사용되는 스위치 장치입니다.AC 또는 DC 전원 공급 장치 또는 다양한 신호 회로에 대한 번개 보호, 그것은 지구에 번개 전류를 방출하는 데 사용할 수 있습니다. 그것의 주요 특징은: 큰 방출 전류, 작은 전극 간 용량 (≤3pF), 높은 단열 저항 (≥109Ω),큰 고장전압 분산 (± 20%), 약간 느린 반응 속도 (최단 0.1 ~ 0.2μs). 전극의 수에 따라 두 가지 유형이 있습니다.다이오드 배열 튜브 및 트라이오드 배열 튜브 (서열로 연결된 두 개의 다이오드 배열 튜브에 해당한다)그 외관은 원통형이며, 두 가지 구조 형태가 있습니다: 전선과 전선이 없습니다 (어떤 경우 과열 시 단회로 보호 카드도 있습니다).
Glass-sealed discharge tube (product description) Micro surge absorber is an overvoltage protection device that suppresses abnormal high-voltage pulses and protects low-voltage circuits from damage by instantaneous high-voltage (such as lightning, 전력망의 고전압 소음, 고전압 정적 전력 등)그것은 마이크로-gap 배열의 원칙과 반도체 칩의 활성화를 사용하여 개발 된 가이드 보호 구성 요소입니다.그것은 빠른 반응, 충격 저항, 안정적인 성능, 좋은 반복성 및 긴 삶의 장점을 가지고 있습니다.
반도체 배열관 (또한 고체 배열관이라고도 한다) 은 PNPN 구성 요소로, 게이트 전극이 없는 자유 전압 제어 티리스터로 간주된다.전압이 정전 상태의 최고 전압을 초과 할 때 반도체 방출이 발생하면, 일시 전압은 부품의 스위치 전압 (또는 끊기 전압) 값 내에서 클램프됩니다. 전압이 계속 증가하면,반도체 배열 튜브가 부정적 저항 효과로 인해 전도 상태로 들어갑니다.전류가 유지 전류보다 작을 때만 부품이 재설정되고 높은 임피던스 상태로 돌아갑니다.
| 카탈로그 | DC 분해 | 충동 | 단열 | 전극 | 충동 | AC 배열 |
| 아니, 카탈로그 | 전압 DC 스파크 오버 | 스파크 오버 | 저항력 | 용량 | 배열 전류 | 전류 |
| 전압 (1kv/us) V | GA | 1MHz | (8/20μs 10배) | (50Hz 1s 10배) A | ||
| 0.5V PF | ||||||

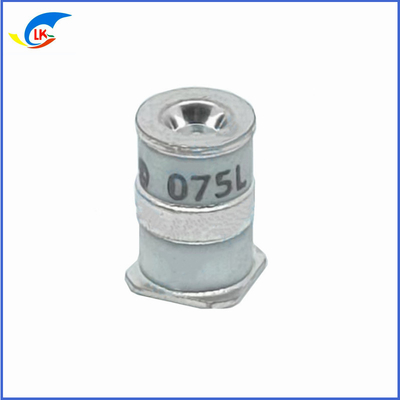

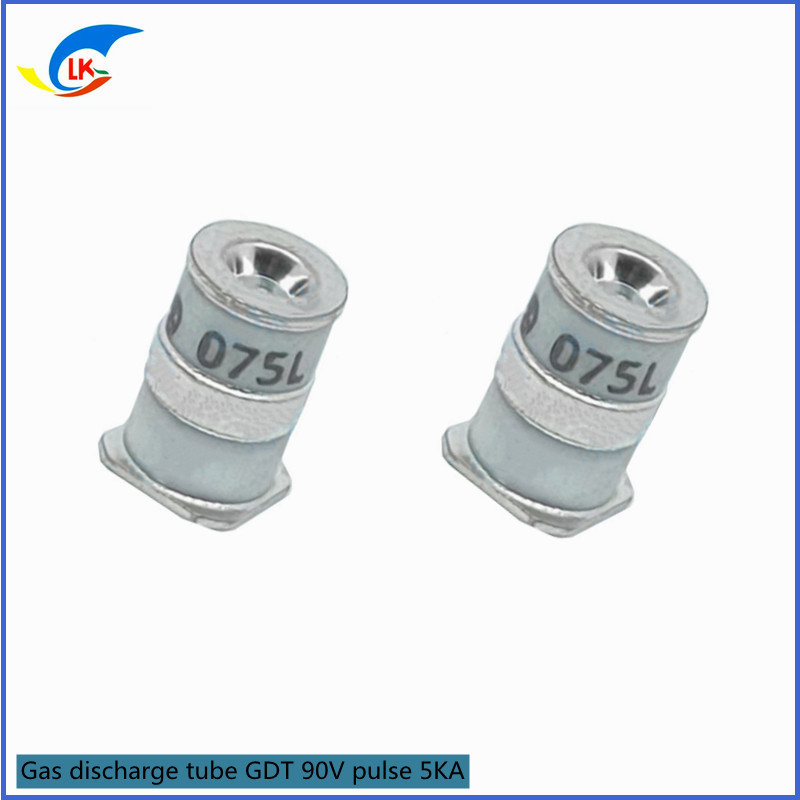

| 5TS075L | 075±20% | ≤600 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS090L | 090±20% | ≤600 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS150L | 150±20% | ≤600 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS230L | 230±20% | ≤ 700 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS350L | 350±20% | ≤1000 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS420L | 420±20% | ≤1000 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS470L | 470±20% | ≤1200 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS600L | 600±20% | ≤1400 | ≥ 1 | ≤1.5 | 5KA | 5A |
| 5TS800L | 800±20% | ≤1600 | ≥ 1 | ≤1.5 | 5KA | 5A |
세라믹 가스 배출관
●기본 실행 표준: ITU-T K.12, GB/T9043-2008 '가스 방출 파이프의 일반 기술 조건
통신 장비의 보호". 참조 실행 표준: ITU-T K. 12, GB/T9043-2008
● 최대 AC (50Hz) 전류 저항은 5A입니다. 테스트 동안 AC 전압은 DC 파업 전압의 상한을 초과해야합니다.
●전자 간 용량의 시험 주파수는 1MHz이고 시험 전압은 0.5V입니다.
포장
이 제품은 블리스터 박스, 100PCS/ 박스, 4000PCS/ 박스
카튼, 자동 테이프 100PCS 각 릴, 4000PCS 각 카튼.
가스 배열관 (Gas Discharge Tube) 은 전기 회로를 과전압이나 급증으로부터 보호하기 위해 사용되는 가스 배열 장치로도 알려져 있습니다.그것은 전류의 흐름을 제어하기 위해 두 전극 사이의 점화 간격을 사용하여 작동, 고전압에 의해 빠르게 작동 할 수있는 고체 배열 튜브입니다. 가스 배열 튜브는 가정용 기기에 대한 급증 보호 및 정전 배열 보호를 제공하기 위해 이상적입니다.전기 장비, 다른 전자 장치. 최대 10 KA의 급류와 230V (100V/s) 의 DC 스파크 과전압에 견딜 수 있습니다.그리고 10KA (8/20μs 10배) 의 충동 방출 전류와 1MHz 0의 전극 용량.5V ≤1.5PF 이 가스 배열 튜브는 신뢰할 수있는 성능을 가진 3 핀 장치로, 그것은 급증 보호에 대한 완벽한 선택입니다.
| 제품 이름 | 세라믹 가스 배열관 GDT |
|---|---|
| AC 배열 전류 | 10A ((50Hz 1s 10번) |
| 단열 저항 | ≥1GΩ |
| 장착형 | 표면 마운트 |
| 압축기 유형 | 3 전극 가스 방출관 |
| 높은 빛 | SMD 3 가스 배열 튜브, 3 핀 GDT 가스 배열 튜브, 230V 20% 10kA 가스 튜브 체포 |
| 전류 | 8x10mm |
| 펄스 스파크 초전압 (1kv/Μs) | ≤ 600V |
| 종류 | GDT |
| 핀 번호 | 3pin |
| 다이오드 배열 튜브 | 네 |
| 가스 방출 구성 요소 | 네 |
| 가스 방출 부품 | 네 |
LINKUN 8TL230M 가스 방출 부품은 민감한 전자 장비를 전력 급증으로부터 보호하기 위해 설계된 가스 방출 장치입니다.그것은 230V (100v/s) 의 전압에서 DC 불꽃을 특징으로 표면에 장착 가능한 가스 방출 튜브입니다., 최대 급류 10KA와 AC 배열 전류 10A (50Hz 1s 10배) 3 핀.
이 신뢰할 수 있는 가스 방출 부품은 컴퓨터, 가전, 산업 장비, 통신 시스템 등 다양한 용도로 설계되었습니다.전압 급증 과 번개 공격 에 대한 우수한 보호 를 제공한다, 그리고 그 높은 파동 능력으로 인해 가혹한 환경에서 사용하기에 이상적입니다.
LINKUN 8TL230M 가스 배열 부품은 신뢰할 수 있는 급증 보호를 원하는 모든 사람에게 완벽한 선택입니다.그리고 낮은 전력 소비, 그것은 모든 응용 프로그램에 대한 이상적인 선택입니다.
우리의 가스 배열 튜브는 반도체 배열 튜브의 일종인 가스 배열 튜브입니다.그것은 높은 신뢰성 및 우수한 보호 성능으로 특징입니다그것은 초상압 보호 및 전기 회로 보호와 같은 응용 프로그램에 적합합니다.
가스 배열 파이프 기술 지원 및 서비스에는 다음이 포함됩니다.
가스 배열관 제품은 운송에 적합한 포장되어야 합니다. 포장 재료는 손상으로부터 제품을 보호하고 오염을 방지하도록 설계되어야 합니다.적절한 운송 컨테이너와 팔렛을 사용하여 제품이 안전하고 안전한 상태로 도착하는지 확인해야합니다..
A: 가스 배열관 (Gas Discharge Tube, GDT) 은 전압이 일정 한계치에 도달할 때 스위치 역할을 하는 전기 보호 장치입니다.LINKUN의 8TL230M GDT는 고전압 트랜시언트로 인한 손상에 대한 장비 보호를 위해 사용됩니다..
A: 브랜드 이름은 LINKUN이고 모델 번호는 8TL230M입니다.
A: LINKUN의 8TL230M GDT는 중국 광둥의 동구안에서 제조됩니다.
A: LINKUN의 8TL230M GDT의 정량 전압은 230V이고 정량 전류는 0.8A입니다.
A: LINKUN의 8TL230M GDT의 급류 등급은 10kA입니다.
