제품 상세 정보:
|
| 저항값: | 1K, 5K, 10K, 20K 50K, 100K, 15K 150K | 액크라시: | ± 1% |
|---|---|---|---|
| 적용: | 가전 제품 | 온도 범위: | -40~120C |
| 특징: | 우수한 내습성 | 저항 허용한도: | F±1%,G :±2%, Ｈ :±3%,J :±5%,K :±10% |
| 강조하다: | 자동차용 온도 센서,청동 스레드 NTC 온도 센서 센서,온도 센서 수분 저항 |
||

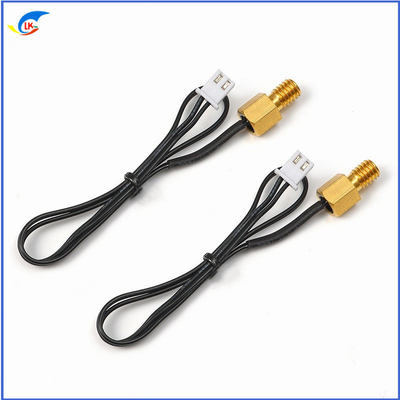

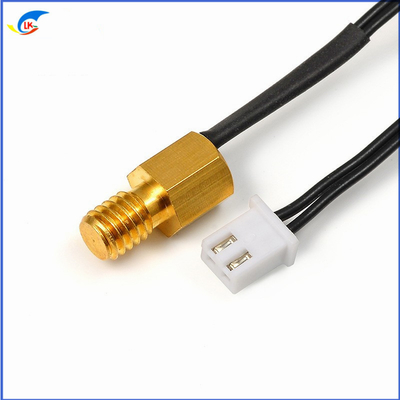

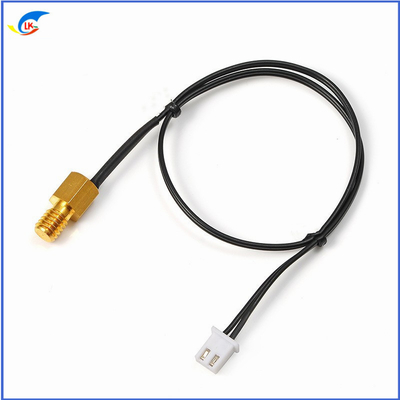

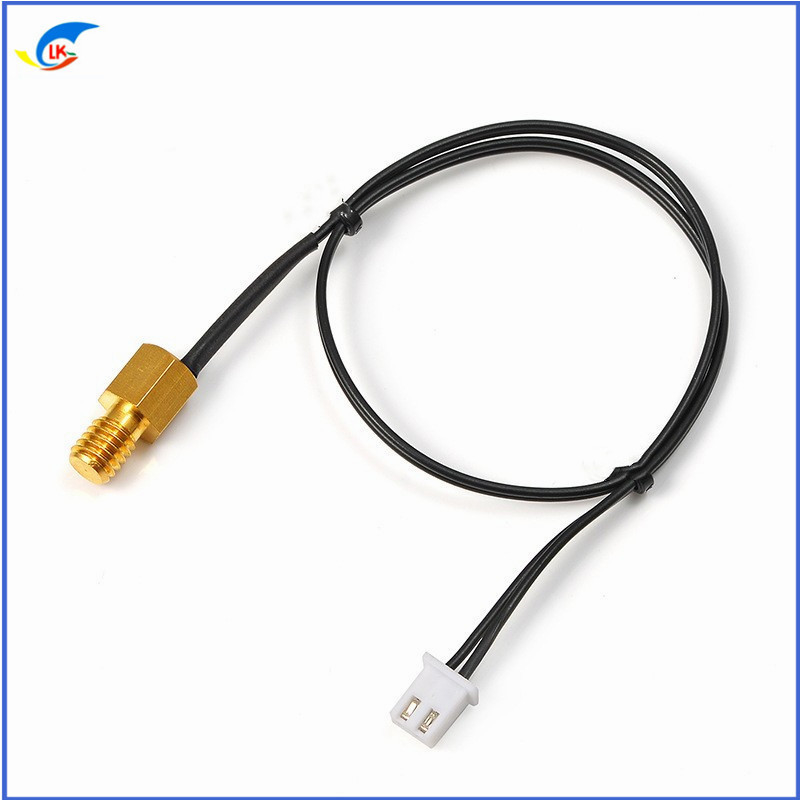

자동차용 NTC 센서 R25=20K B3950 열전지 온도 탐사 정확도 1%
제품 정보
제품 종류: 구리 나선 NTC 온도 센서
제품 특징: 앞 가닥 고정, 앞 온도 측정
모델 사용: 온도 측정/온도 조절/ 과열 보호
작동 온도 범위: -40~+150°C
열 시간 상수: 약 15S
물 저항: AC1800V*60S
방수 수준: IP66
제품 자격: 인증 요구 사항을 충족
제품 적용 범위
자동차 물 탱크, 자동화 장비, 대형 장비, 새로운 에너지 및 기타 분야 등
제품 사용자 정의 지침
(1) 제품의 저항 값 (25°C 또는 다른 nominal resistance value)
(2) 제품 정확성 (1%~5%)
(3) 제품의 B 값 계수
(4) 와이어 모델 및 길이 (색, 길이, 온도 저항 요구 사항)
(5) 와이어 꼬리 사양 (연금 잠겨, 소켓 플러그인, 특수 사양)
(6) 탐사기의 사양 및 재료 (니켈 접착 구리, 붉은 구리, 스테인레스 스틸, ABS 플라스틱 껍질)
(7) 사용 온도 범위
|
원자재 인증서
|
모든 부품과 가공은 ROHS, CCC를 준수합니다
|
|
유선 배열 재료에 대한 인증서
|
UL/CSA,CE,VDE,SAA,CB,ISO9001 등이 있습니다.
연결 장치용 PA66; 단말기용 구리 또는 스테인레스 스틸
|
|
길이
|
고객 요청에 따라
|
|
커넥터 타입
|
타이코, 델피, 보쉬, 도이치, 야자키, 수미토모, FCI 대체품
|
|
서비스
|
맞춤형 CAD 와이어 허리네스의 다른 시리즈가 제공됩니다.
|
NTC 온도 센서 적용 범위
◆열기와 난방 에어컨 및 관련 장비
◆다양 한 크기의 가전제품: 에어컨, 냉장고, 배터리 난방, 빵 오븐, 베이킹 오븐, 전기 오븐, 마이크로 웨브 오븐, 전기 팬, 소아 우유 기계,전기용 온도기, 전기 쌀 요리장, 살균 캐비닛, 물 분배기, 히터, 전기 철자, 살균 캐비닛, 음료 분수, 조명 장치 등.
◆농업, 의료, 환경 보호, 기상, 식품 가공 및 기타 장비용 온도 측정 및 제어 회로
◆기기 스필, 자동차 회로, 통합 회로 모듈, 트랜지스터 증폭회로, 쿼츠 결정 오시레이터 및 열 쌍과 같은 온도 보상 회로
|
제1부
|
R25°C
(KΩ)
|
B(K)
25/50°C
|
가등급 전력 @25°C ((mW)
|
분산 요인 (δ)
(mW/°C)
|
열시간
일정한 (S)
|
|
TS502□3274A
|
5.0
|
3274
|
10~20
|
2~4
|
5-20
|
|
TS502□3435B
|
5.0
|
3435
|
10~20
|
2~4
|
5-20
|
|
TS502□3470A
|
5.0
|
3470
|
10~20
|
2~4
|
5-20
|
|
TS502□3950A
|
5.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS103□3274A
|
10.0
|
3274
|
10~20
|
2~4
|
5-20
|
|
TS103□3435B
|
10.0
|
3435
|
10~20
|
2~4
|
5-20
|
|
TS103□3470A
|
10.0
|
3470
|
10~20
|
2~4
|
5-20
|
|
TS103□3950A
|
10.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS103□4100A
|
10.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS153□3950A
|
15.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS153□4100A
|
15.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS203□3950A
|
20.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS203□4100A
|
20.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS223□4200A
|
22.0
|
4200
|
10~20
|
2~4
|
5-20
|
|
TS403□3928A
|
40.0
|
3928
|
10~20
|
2~4
|
5-20
|
|
TS503□3950A
|
50.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS503□4100A
|
50.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS104□3950A
|
100.0
|
3950
|
10~20
|
2~4
|
5-20
|
|
TS104□4100A
|
100.0
|
4100
|
10~20
|
2~4
|
5-20
|
|
TS104□4400A
|
100.0
|
4400
|
10~20
|
2~4
|
5-20
|
신뢰성 검사
| 테스트 항목 | 시험 표준 | 시험 방법 | 성능 요구 사항 |
| 0 전력 저항 | IEC 60539-1 | 25°C±0.005°C의 일정한 온도 욕조에 샘플을 담아, 일정 저항을 테스트합니다. |
저항 Tol ± 1%
|
| B 값 | IEC60539-1 | 25°C,50°C (또는 85°C) 의 일정한 온도 목욕탕에 샘플을 몰아넣고, 일정 저항을 테스트하고 B 값을 계산합니다. |
저항 Tol ± 1%
|
| 자유 추락 |
IEC60068-2-32
|
떨어지는 높이: 1.5±0.1m, 표면: 시멘트, 1번 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 단열 |
IEC60539-1
|
500V 압력 단열 껍질 단열 저항 테스트 |
>500Mohm
|
| 전압을 견딜 수 있습니다 | IEC60539-1 |
저항 전압: 1500V/AC, 누출 전류:2mA 지속: 60초
|
명백한 손상은 없습니다.
|
| 긴장 | IEC60068-2-21 |
끝에서 균일한 당기 속도, F>4.0KG (고객의 요청)
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 진동 | Q/HBm 108-94 | 시험 주파수: 10~500Hz,스윙: 1.2mm 가속: 30m/s2 방향 X,Y,Z 시간:8시간/방향 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 일정 습도와 열 | IEC60068-2-78 | 온도:40±2°C 습도:92-95%RH 시간:1000±24시간 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 열 시간 상수 | EC60539-1 | 25°C의 물에 잠수, 열 평형 후, 85°C에 잠수, 저항은 63.2%, 전체 시간을 계산 |
<10초
|
| 고온 보관 | IEC60068-2-2 | 온도:125°C±5°C 시간: 1000±24시간 | 명백한 손상이 없습니다, R25△R/R≤±1% |
| 추위 및 열 충격 | IEC60068-2-14 |
-40°C~+125°C T1:30min 사이클 시간:1000
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 두드러기 실험 | IEC60068-2-77 |
가속도:250m/s2 펄스 지속: 6ms 탭 시간: 1000 회복 시간: 2 시간
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 낮은 온도 저장 | IEC60068-2-1 |
온도: 40±2°C 시간: 1000±24시간
|
명백한 손상이 없습니다, R25△R/R≤±1%
|
| 소금 스프레이 | IEC60068-2-11 | 온도: 35±2°C 수집 시간: 1.0mL ~ 2.0mL 시간: 실제 수요에 따라 결정 |
명백한 손상이 없습니다, R25△R/R≤±1%
|
온도 센서의 작동 원리
특정 측정 전력 아래에서 NTC 열전도를 사용하면, 저항 값은 온도가 상승함에 따라 빠르게 떨어집니다. 이 기능을 활용하면,NTC 온도매개는 저항값을 측정하여 대응 온도를 결정하는 데 사용할 수 있습니다., 온도를 감지하고 제어하는 목적을 달성하기 위해.
